Przestrzeń bagażnika

W niniejszym rozdziale można znaleźć informacje dotyczące następujących tematów:

Ciężki ładunek należy zawsze uieścić w przestrzeni bagażnika i zatroszczyć sie, aby oparcia tylnych siedzeń zostały zabezpieczone w podniesionym położeniu. Zawsze używać zaczepów do wiązania z odpowiednimi linkami. Nie wolno przeciążać samochodu. Zarówno wielkość ładunku, jak też jego rozłożenie w samochodzie ma wpływ na zachowanie w czasie jazdy i skuteczność hamowania ⇒ .

Aby zużyte powietrze mogło się wydostawać z samochodu, nie wolno zasłaniać szczelin odpowietrzających poniżej krawędzi w pobliżu zestawu pierwszej pomocy.

Składanie i rozkładanie poduszki i oparcia tylnych siedzeń

Dział zatytułowany „Składanie i rozkładanie poduszki i oparcia tylnych siedzeń”

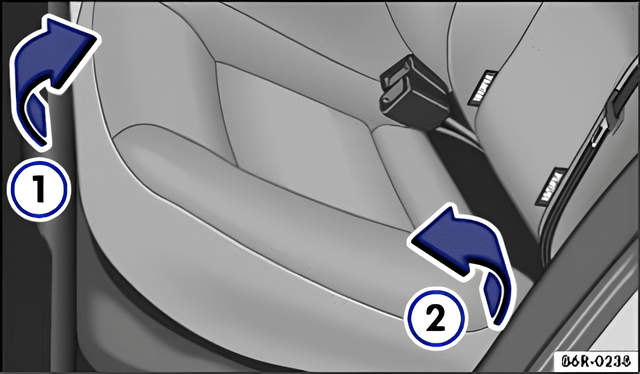

Rys. 83 Tylne siedzenia: rozkładanie poduszki tylnych siedzeń

Rys. 83 Tylne siedzenia: rozkładanie poduszki tylnych siedzeń

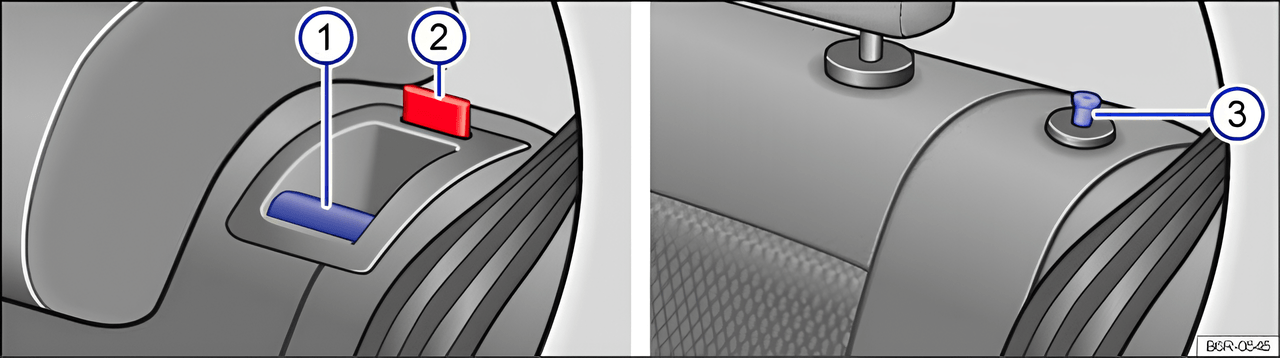

Rys. 84 Tylne siedzenia: przycisk odblokowania 1, czerwony znak 2 lub przycisk odblokowania 3

Rys. 84 Tylne siedzenia: przycisk odblokowania 1, czerwony znak 2 lub przycisk odblokowania 3.

Najpierw należy przeczytać i zapoznać się ze wstępnymi informacjami i zasadami bezpieczeństwa .

Siedzisko i oparcie tylnego siedzenia można złożyć, aby zwiększyć pojemność bagażnika.

  • Siedzisko tylnego siedzenia pociągnąć w górę za przednią krawędź w kierunku strzałki ⇒ rys. 83 1.
  • Siedzisko tylnego siedzenia złożyć w kierunku strzałki 2 do przodu.
  • Przesunąć zagłówek całkowicie w dół, ewentualnie wymontować ⇒ Wymontowanie i zamontowanie zagłówka.
  • Przycisk odblokowania ⇒ rys. 84 A pociągnąć do przodu, albo przycisk odblokowania C pociągnąć w górę i jednocześnie oparcie tylnego siedzenia złożyć do przodu. Przy przelotowych oparciach siedzeń, obydwa włączniki lub przyciski odblokowania muszą być jednocześnie pociągnięte.
  • Oparcie tylnego siedzenia jest odblokowane kiedy czerwone oznaczenie w przycisku odblokowania jest widoczne B.
  • Kiedy oparcie tylnego siedzenia jest złożone, na miejscach siedzących złożonych siedzeń nie wolno przewozić osób dorosłych ani dzieci.
  • Oparcie tylnego siedzenia odchylić do tyłu i mocno dopchnąć w zamek, aż do zablokowania ⇒ .
  • Czerwone oznaczenie 2 w przycisku odblokowania albo w przyciskach odblokowania nie może być więcej widoczne.
  • Oparcie tylnego siedzenia musi zostać prawidłowo zablokowane.
  • Ewentualnie ponownie zamontować zagłówek i dopasować do wzrostu osoby ⇒ Wymontowanie i zamontowanie zagłówka.
  • Siedzisko tylnego siedzenia pochylić do tyłu i u dołu wsunąć zamek pasa i ewentualnie pas biodrowy.
  • Siedzisko tylnego siedzenia nacisnąć w dół, za przednią krawędź, aż do wyraźnego zablokowania.

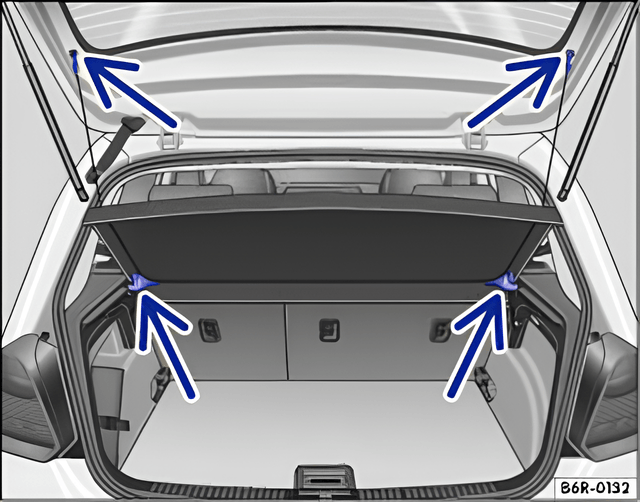

Rys. 85 Otwarta pokrywa tylna: podniesiona osłona bagażnika

Rys. 85 Otwarta pokrywa tylna: podniesiona osłona bagażnika

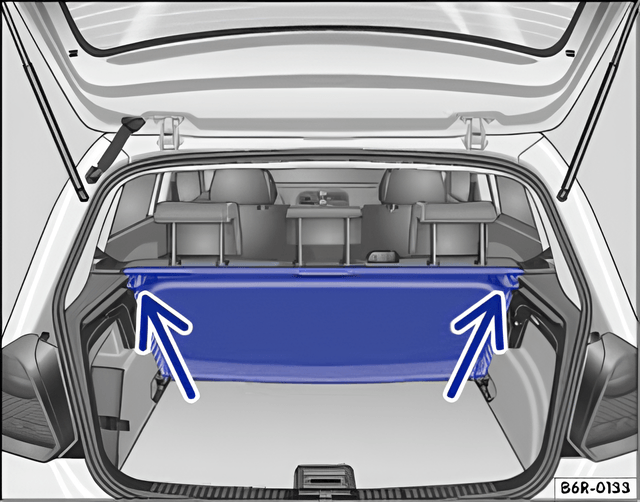

Rys. 86 Za oparciem tylnego siedzenia: schowana osłona bagażnika

Rys. 86 Za oparciem tylnego siedzenia: schowana osłona bagażnika

Najpierw należy przeczytać i zapoznać się ze wstępnymi informacjami i zasadami bezpieczeństwa .

Podczas otwierania i zamykania pokrywy tylnej, przy zawieszonych taśmach mocujących osłona bagażnika podnosi się lub opada.

Lekkie elementy odzieży można kłaść na osłonie bagażnika. Należy zwrócić uwagę, aby nie ograniczyć widoczności do tyłu.

  • Taśmy mocujące zawiesić na pokrywie tylnej ⇒ rys. 85 A (górne strzałki).
  • Osłonę bagażnika wysunąć do tyłu, z bocznych uchwytów ⇒ rys. 85 A (dolne strzałki).
  • Obrócić osłonę bagażnika wokół, aż krawędź z taśmami mocującymi znajdzie się z przodu.
  • Odblokować oparcie tylnego siedzenia i pochylić nieco do przodu.
  • Przesunąć osłonę bagażnika między oparciem tylnego siedzenia, a zewnętrznymi zaślepkami nadkoli.
  • Osłonę bagażnika zawiesić w bocznych uchwytach i przesunąć do przodu ⇒ rys. 86 (strzałki).
  • Rozłożyć oparcie tylnego siedzenia, aż zostanie zablokowane w blokadach.
  • Osłonę bagażnika wysunąć do przodu w boczne uchwyty ⇒ rys. 85 (dolne strzałki) Taśmy mocujące zawiesić na pokrywie tylnej ⇒ rys. 85 (górne strzałki)

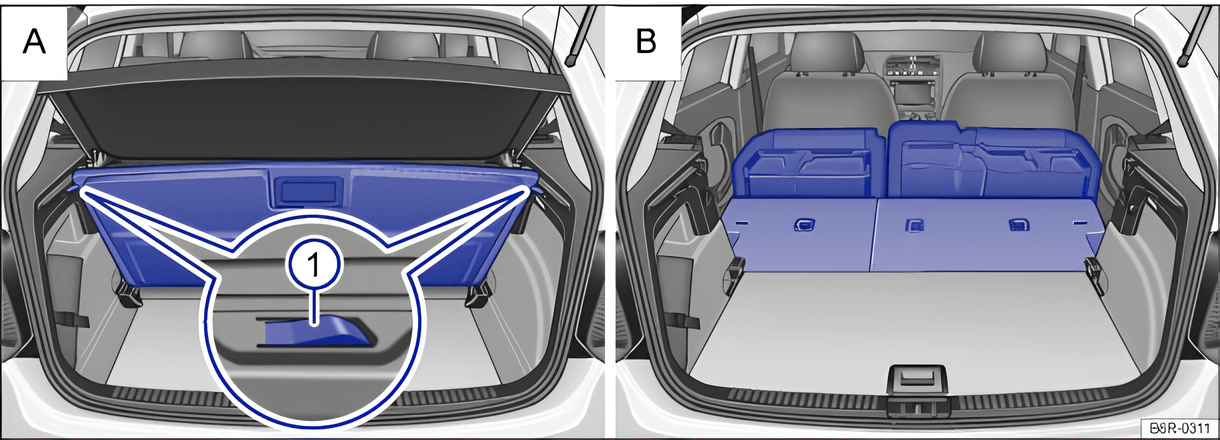

Rys. 87 A: uniewersalna podłoga bagażnika złożona w górę i zabezpieczona; B: przestrzeń bagażnika powiększona do przodu

Rys. 87 A: uniewersalna podłoga bagażnika złożona w górę i zabezpieczona; B: przestrzeń bagażnika powiększona do przodu

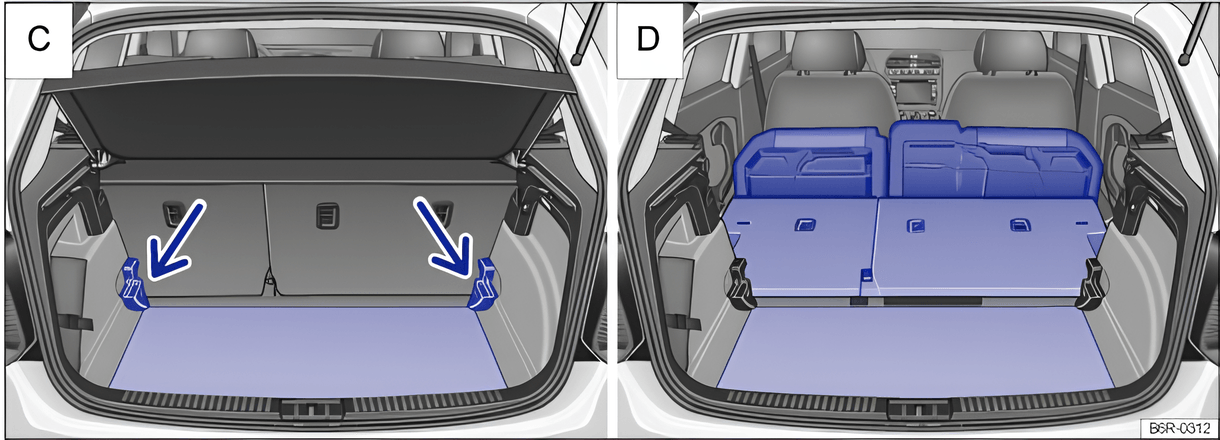

Rys. 88 C: przestrzeń bagażnika powiększona w dół; D: przygotowana maksymalna przestrzeń bagażnika

Rys. 88 C: przestrzeń bagażnika powiększona w dół; D: przygotowana maksymalna przestrzeń bagażni ka

Najpierw należy przeczytać i zapoznać się ze wstępnymi informacjami i zasadami bezpieczeństwa .

Przy użyciu uniwersalnej podłogi bagażnika, przestrzeń bagażnika można powiększać na wiele sposobów ⇒ Ryzyko .

Drobne przedmioty można umieścić w schowku pod uniwersalną podłogą bagażnika.

Chwycić za uchwyt i nacisnąć podłogę bagażnika całkowicie w górę ponad zaczepy ⇒ rys. 87 1, aby ją zabezpieczyć.

  • Podłogę bagażnika unieść do tyłu i wsunąć pod prowadnicę ⇒ rys. 88 (strzałki).
  • Podłogę bagażnika ułożyć na wykładzinie podłogi.

Przykład D: ustawianie maksymalnej przestrzeni bagażnika

Dział zatytułowany „Przykład D: ustawianie maksymalnej przestrzeni bagażnika”

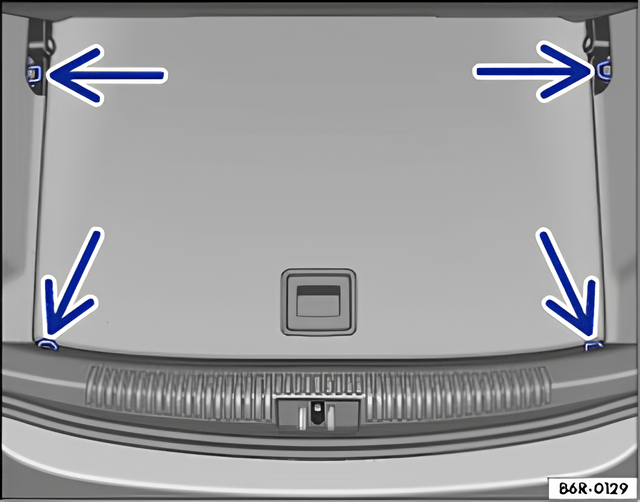

Rys. 89 W przestrzeni bagażnika: zaczepy do wiązania

Rys. 89 W przestrzeni bagażnika: zaczepy do wiązania

Najpierw należy przeczytać i zapoznać się ze wstępnymi informacjami i zasadami bezpieczeństwa .

W przedniej i tylnej części bagażnika znajdują się zaczepy do wiązania służące do mocowania elementów bagażu ⇒ rys. 89 (strzałki).

Maksymalne obciążenie zaczepów do wiązania wynosi około 3,5 kN.

Właściwe pasy mocujące i systemy zabezpieczania ładunku są dostępne w specjalistycznym serwisie. Firma Volkswagen zaleca w tym celu udać się do partnera serwisowego.

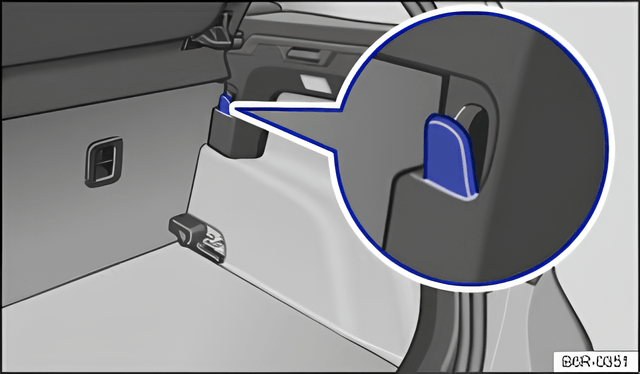

Rys. 90 W przestrzeni bagażnika: wieszak do toreb

Rys. 90 W przestrzeni bagażnika: wieszak do toreb

Najpierw należy przeczytać i zapoznać się ze wstępnymi informacjami i zasadami bezpieczeństwa .

W przestrzeni bagażnika, z lewej i z prawej strony mogą znajdować się wieszaki do toreb, do których można przymocować lekkie torby z zakupami ⇒ rys. 90.
