System informacyjny Volkswagen
Wprowadzenie do tematu
W niniejszym rozdziale można znaleźć informacje dotyczące następujących tematów:
- Widok struktury menu
- Obsługa menu na wyświetlaczu zestawu wskaźników
- Menu główne
- Menu MFA (wskaźnik uniwersalny)
- Menu Ustawienia
Przy włączonym zapłonie, za pomocą menu można wywoływać poszczególne funkcje wyświetlacza.
W samochodzie z kierownicą wielofunkcyjną przyciski w dźwigni wycieraczej nie występują. Wskaźnik uniwersalny jest następnie obsługiwany wyłącznie za pomocą przycisków w kierownicy wielofunkcyjnej.
Zakres menu na wyświetlaczu zestawu wskaźników zależy od elektroniki samochodu i od zakresu wyposażenia samochodu.
Specjalistyczny serwis, w zależności od wyposażenia samochodu może zaprogramować lub zmienić pozostałe funkcje. Firma Volkswagen zaleca w tym celu udać się do partnera serwisowego.
Niektóre punkty menu mogą zostać wywołane tylko po zatrzymaniu się samochodu.
Dopóki wyświetlany jest komunikat ostrzeżenia o priorytecie 1, nie można wywoływać żadnego menu. Niektóre komunikaty ostrzeżeń można potwierdzić przyciskiem OK i wyświetlić.
Informacje uzupełniające i ostrzeżenia:
- Lusterka zewnętrzne
- Radio lub system nawigacyjny ⇒ zeszyt Radio albo -> zeszyt System nawigacyjny
- Instalacje telefonu komórkowego ⇒ zeszyt Instalacje telefonu komórkowego
Po uruchomieniu silnika z mocno rozładowanym albo ze zmienionym akumulatorem, indywidualne ustawienia systemowe (czas zegarowy, data, indywidualne ustawienia systemu komfortu i zaprogramowanie) zmieniły się lub mogły zostać usunięte. Sprawdzić i skorygować ustawienia, kiedy tylko akumulator samochodu będzie wystarczająco naładowany.
Widok struktury menu
Najpierw należy przeczytać i zapoznać się ze wstępnymi informacjami i zasadami bezpieczeństwa .
MFA (wskaźnik uniwersalny)
Przejdź do: informacje o wskaźniku uniwersalnym.
- Czas jazdy
- Chwilowe zużycie paliwa
- Średnie zużycie paliwa
- Zasięg
- Pokonana droga
- Średnia prędkość jazdy
- Cyfrowe wskazanie prędkości jazdy
- Cyfrowe wskazanie temperatury oleju
- Sygnalizacja przekroczenia prędkości
Audio
⇒ zeszyt Radio lub ⇒ zeszyt System nawigacyjny
Nawigacja
⇒ zeszyt System nawigacyjny
Telefon
⇒ zeszyt Instalacja telefonu komórkowego
Status samochodu
⇒ Widok struktury menu / Status samochodu
Ustawienia
⇒ Widok struktury menu / Ustawienia
- Język
- Dane MFA
- Czas jazdy
- Chwilowe zużycie paliwa
- Średnie zużycie paliwa
- Zasięg
- Pokonana droga
- Średnia prędkość jazdy
- Cyfrowe wskazanie prędkości jazdy
- Cyfrowe wskazanie temperatury oleju
- Sygnalizacja przekroczenia prędkości
- Czas zegarowy
- Godziny
- Minuty
- Tryb 24h
- Czas letni
- Opony zimowe
- aktywny
- +10km/h
- -10 km/h
- Jednostki miary
- Temperatura
- Zużycie/droga
- Prędkość wtórna włącz./wyłącz.
- Tryb podróży 1)
- Serwis
- Info
- Reset
- Ustawienia fabryczne
1) Zależnie od samochodu może być zawarty Tryb podróży w menu podrzędnym Światła & Widoczność.
Obsługa menu na wyświetlaczu zestawu wskaźników

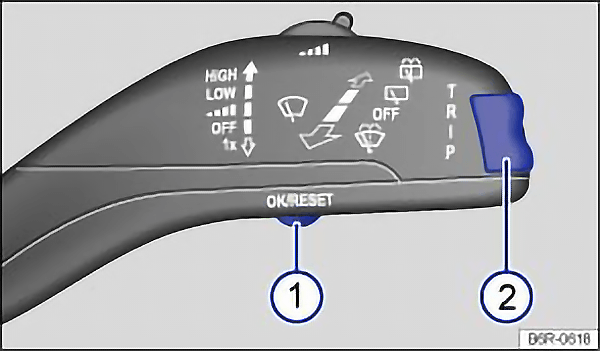

Rys. 13 Samochód bez kierownicy wielofunkcyjnej: przycisk 1 w dźwigni wycieraczek do potwierdzania punktów menu i przełącznik kołyskowy 2 do przełączania menu.

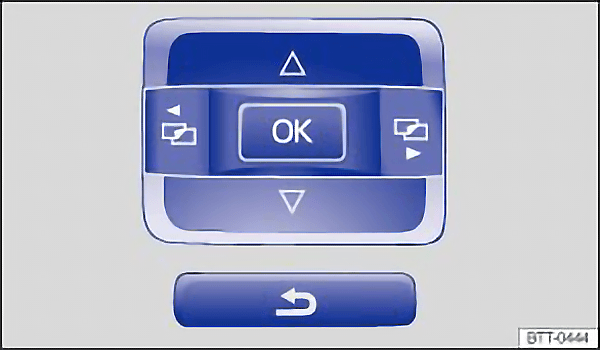

Rys. 14 Samochód z kierownicą wielofunkcyjną: przyciski do obsługi menu w zestawie przyrządów.
Najpierw należy przeczytać i zapoznać się ze wstępnymi informacjami i zasadami bezpieczeństwa .
Wywołanie menu głównego
Włączyć zapłon
Kiedy pojawi się komunikat albo piktogram samochodu, nacisnąć przycisk OK/RESET w dźwigni wycieraczek ⇒ rys. 13 1, albo przycisk OK w kierownicy wielofunkcyjnej ⇒ rys. 14
Podczas obsługi za pomocą dźwigni wycieraczek: w celu wyświetlenia listy menu głównego ⇒ powrót do menu głównego albo powrócić do innego menu w menu głównym, nacisnąć i przytrzymać przełącznik TRIP ⇒ rys. 13 2
Przy obsłudze za pomocą kierownicy wielofunkcyjnej: lista menu głównego nie pojawia się. Aby przeglądać poszczególne punkty menu głównego, należy kilka razy naciskać przycisk albo ⇒ rys. 14.
Wywołanie menu podrzędnego
Nacisnąć przełącznik TRIP w dźwigni wycieraczek w górę albo w dół ⇒ rys. 13 2, lub nacisnąć przyciski strzałek albo w kierownicy wielofunkcyjnej, aż wybrany punkt menu zostanmie zaznaczony.
Zaznaczony punkt menu zajduje się pomiędzy dwiema poziomymi liniami. Dodatkowo, z prawej stron znajduje się trójkąt .
Aby wywołać punkt menu podrzędnego, nacisnąć przycisk OK/RESET w dźwigni wycieraczek ⇒ rys. 13 1, albo przycisk OK w kierownicy wielofunkcyjnej ⇒ rys. 14.
Dokonywanie ustawień zależnych od menu
Przełąćznikiem w dźwigni wycieraczek lub przyciskami strzałek w kierownicy wielofunkcyjnej dokonać dowolnych zmian. W razie potrzeby przytrzymać naciśnięty przycisk, aby szybciej zwiększać lub zmniejszać wartości.
Wybór zaznaczyć lub potwierdzić przyciskiem TRIP w dźwigni wycieraczek ⇒ rys. 13 1, albo przyciskiem OK w kierownicy wielofunkcyjnej.
Powrót do menu głównego
Za pomocą menu: w menu podrzędnym wybrać punkt Powrót, aby wyjść z menu porzędnego.
Przy obsłudze za pomocą dźwigni wycieraczek: nacisnąć i przytrzymać przełącznik TRIP ⇒ rys. 13 2.
Przy obsłudze za pomocą kierownicy wielofunkcyjnej: nacisnąć przycisk ⇒ rys. 14.
Menu główne
Najpierw należy przeczytać i zapoznać się ze wstępnymi informacjami i zasadami bezpieczeństwa .
| Menu | Funkcja | patrz |
|---|---|---|
| MFA | Inforacje i możliwości nastawiania wskaźnika uniwersalnego (MFA) | ⇒ Menu MFA |
| Audio | Wskazanie programu w trybie pracy Radio | ⇒ zeszyt Radio albo zeszyt System nawigacyjny |
| Nawigacja | Wskazania informacji z włączonego systemu nawigacyjnego: | zeszyt System nawigacyjny |
| Telefon | Informacje i możlwiości nastawiania instalacji elefonu komórkowego | zeszyt Instalacje telefonu komórkowego |
| Status samochodu | Aktualne ostrzeżenia i informacje tekstowe | Wskaźniki |
| Ustawienia | Różne możliwości ustawień, np. ustawianie systemu Komfort, świateł i widoczności, czasu zegarowego, sygnalizacji przekroczenia prędkości dla opon zimowych, języka, jednostek miary. | Menu ustawienia |
Menu MFA (wskaźnik uniwersalny)
Najpierw należy przeczytać i zapoznać się ze wstępnymi informacjami i zasadami bezpieczeństwa .
Wskaźnik uniwersalny (MFA) jest wyposażony w 2 automatycznie pracujące pamięci: 1 - Pamięć pojedyncza i 2 - Pamięć całkowita. W górnej prawej części wskazania wyświetlacza podany jest numer wskazywanej pamięci.
Przy włączonym zapłonie i wyświetlanej pamięci 1 albo 2, nacisnąć przycisk OK, aby przełączać między dwiema pamięciami.
| 1 | Pamięć pojedyncza | Pamięć zbiera parametry jazdy i zużycia od chwili włączenia do chwili wyłączenia zapłonu. |
| 2 | Pamięć sumaryczna | Pamięć zbiera parametr jazdy z dowolnej liczby pojedynczych jazd, w zależności od wersji zestawu przyrządów, łącznie do 19 godzin i 59 minut, albo 99 godzin i 59 minut czasu jazdy, albo 1999,9km lub 9999 km odległości jazdy. Kiedy jedna z tych granicznych wartości zostanie przekroczona, pamięć kasue się automatycznie i naliczanie zaczyna się ponownie od 0. |
Możliwe wskazania
| Menu | Funkcja |
|---|---|
| Czas jazdy | Czas jazdy w godzinach (h) i minutach (min) które upłynęły od chwili włączenia zapłonu |
| Chwilowe zużycie paliwa | Wskazanie chwilowego zużycia paliwa pojawia się w czasie jazdy, podawane w l/100 km, a podczas pracy silnika i po zatrzymaniu się samochodu podawane jest w litrach/h. W zależności od wyposażenia, w niektórych samochodach, dodtkowo pojawia się aktualna liczba aktywnych cylinrów, np. 2-Zl. -Modus (tryb 2-cyl.), albo 4-Zyl.-Modus (tryb 4-cyl.) ⇒ Wskazanie statusu aktywnego zarządzania cylindrami. |
| Średnie zużycie paliwa | Średnie zużycie paliwa w l/100, wskazywane jest po włączeniu zapłonu dopiero po pokonaniu odcinka około 100 metrów. Do tego czasu wyświetlane są kreski. Wyświetlana wartość aktualizuje się co 5 sekund. W zależności od wyposażenia, w niektórych samochodach, dodtkowo pojawia się aktualna liczba aktywnych cylinrów, np. 2-Zl. -Modus (tryb 2-cyl.), albo 4-Zyl.-Modus (tryb 4-cyl.) ⇒ Wskazanie statusu aktywnego zarządzania cylindrami. |
| Zasięg | Przybliżony zasięg w km, który można będzie jeszcze pokonać z dostępną zawartością zbiornika paliwa, przy podobnym sposobie jazdy. Do obliczenia służy między innymi chwilowe zużycie paliwa. W zależności od wyposażenia, w niektórych samochodach, dodtkowo pojawia się aktualna liczba aktywnych cylinrów, np. 2-Zl. -Modus (tryb 2-cyl.), albo 4-Zyl.-Modus (tryb 4-cyl.) ⇒ Wskazanie statusu aktywnego zarządzania cylindrami. |
| Pokonana droga | Droga pokonana od chwili włączenia zapłonu, podana w km. |
| Średnia prędkość jazdy | Średnia prędkość jazdy, po włączeniu zapłonu wskazywana jest dopiero po pokonaniu odcinka około 100 metrów. Do tego czasu wyświetlane są kreski. Wyświetlana wartość aktualizuje się co 5 sekund. |
| Cyfrowe wskazanie prędkości jazdy | Aktualna prędkość jazdy jako wskazanie cyfrowe. |
| Cyfrowe wskazanie temperatury oleju | Aktualna temperatura oleju silnikowego jako wskazanie cyfrowe. |
| Ostrzeganie przy --- km/h | Po przekroczeniu zapisanej w pamięci prędkości jazdy w zakresie między 30km/h (18mph), a 250 km/h (155 mph) wydawane jest ostrzeżenie akustyczne i w razie potrzeby optyczne. |
Przełączanie między wskazaniami
- Samochód bez kierownicy wielofunkcyjnej: nacisnąć przełącznik w dwigni wycieraczek
- Samochód z kierownicą wielofunkcyjną: nacisnąć przycisk lub .
Zapisywanie prędkości jazdy i sygnalizacji przekroczenia prędkości
- Wybrać wskazanie Ostrzeganie przy --- km/h.
- Nacisnąć przycisk OK, aby zapisać aktualną prędkość jazdy i uaktywnić ostrzeganie.
- W razie potrzeby, w ciągu około 5 sekund, przyciskami w dźwigni wycieraczek, albo przyciskami lub w kierownicy wielofunkcyjnej nastawić dowolną prędkość. Następnie ponownie nacisnąć przycisk OK lub odczekać kilka sekund. Prędkość jazdy jest zapamiętana i ostrzeganie uaktywnione
- W celu wyłączenia nacisnąć przycisk OK. Zapamiętana prędkość zostanie usunięta.
Ręczne usuwanie pamięci 1 lub 2
- Wybrać pamięć, która ma zostać usunięta.
- Nacisnąć przycisk OK i przytrzymać przez około 2 sekundy.
Indywidualny wybór wskazań
W menu Ustawienia można wybrać, które z możliwych wskazań MFA mają pojawić się na wyświelaczu zestawu wskaźników. DOdatkowo, pokazane jednostki miary mogą być zmieniane ⇒ Ustawienia.
Menu Ustawienia
Najpierw należy przeczytać i zapoznać się ze wstępnymi informacjami i zasadami bezpieczeństwa .
| Menu Ustawienia | Funkcja |
|---|---|
| Język | Wybrać język dla tekstów na wyświetlaczu i w systemie nawigcyjnymm |
| Dane MFA | Ustawienie, które dane MFA powinny pojawić się na wyświetlaczu zestawu wskaźników ⇒ Menu MFA |
| Czas zegarowy | Nastawianie godziny i minut na zegarze w zestawie wskaźników i w systemie nawigacyjnm. Czas zegarowy można przedstawić jako wskazanie 12-to lub 24-godzinowe. W razie potrzeby, symbol S w górnej części wyświetlacza wskazuje, że nastawiony został czas letni. |
| Opony zimowe | Nastawianie optycznej i akustycznej sygnalizacji przekroczenia prędkości. Funkcję stosować tylko, kiedy zamontowane zostały opony zimowe, które nie są przygotowane do maksymalnej prędkości jazdy samochodu. |
| Jednostki miary | Nastawić jednostki miary dla wartości temperatury i zużycia oraz odległości. |
| Prędkość wtórna | Włączanie lub wyłączanie wskazania prędkości wtórnej. |
| Tryb podróży a) | Ustawianie reflektorów w krajach, w których jazda odbywa się po innej stronie jezdni. Reflektory w samochodzie dla ruchu lewostronnego przestawiają się, kiedy zaznaczony jest „haczyk”. Tryb podróży można stosować tylko w krótkim okresie czasu. |
| Serwis | Odpytywanie komunikatów o przeglądach. |
| Ustawienia fabryczne | Niektóre funkcje w menu Ustawienia zostają wyzerowane do ustawień fabrycznych. |
| Powrót | Wskazanie powraca do menu głównego. |
a) Zależnie od samochodu może być zawarty punkt menu Tryb podróży w menu podrzędnym Światła & Widoczność.
