Wymiana żarówek

Wprowadzenie do tematu

W niniejszym rozdziale można znaleźć informacje dotyczące następujących tematów:

• Lampka kontrolna
• Informacje na temat wymiany żarówek
• Wymontowanie i zamontowanie przednich reflektorów
• Wymiana żarówek w przednim reflektorze (halogenowe H4)
• Wymiana żarówek w przednim reflektorze (halogenowe H7)
• Wymiana żarówek w przednim reflektorze (ksenonowe)
• Wymiana żarówki w przednim zderzaku
• Wymiana żarówek w lampie tylnych świateł
• Wymiana żarówki oświetlenia tablicy rejestracyjnej
• Wymiana żarówki bocznego kierunkowskazu

Wymiana żarówek wymaga odpowiedniego przygotowania fachowego. Stąd, w razie niepewności, firma Volkswagen zaleca wykonanie wymiany żarówek u partnera Volkswagen, albo można wezwać fachową pomoc. Fachowiec jest w zasadzie niezbędny, kiedy oprócz danej żarówki zaistnieje konieczność wymiany kolejnych elementów samochodu, albo podczas wymiany żarówek wyładowczych.

W samochodzie należy zawsze wozić pudełko z żarówkami, niezbędnymi w czasie jazdy. Żarówki zapasowe są dostępne u partnera Volkswagen. W niektórych krajach wożenie w samochodzie zapasowych żarówek jest wymagane przepisami.

Jazda z niesprawnymi żarówkami oświetlenia zewnętrznego może być niezgodna z przepisami.

Dodatkowe specyfikacje żarówek

Niektóre żarówki w reflektorze lub w lampie tylnych świateł mogą wykazywać różne specyfikacje, różniące się od zwykłych żarówek. Odpowiednie oznaczenie znajduje się na cokole żarówki lub na szklanej bańce.

Światła z techniką LED

Wymiana diod LED nie jest możliwa. Wezwać fachową pomoc. Firma Volkswagen zaleca w tym celu udać się do partnera serwisowego.

Informacje uzupełniające i ostrzeżenia

• Widoki z zewnątrz
• Oświetlenie i widoczność
• Przygotowanie do prac w przedziale silnikowym
• Narzędzia samochodowe
• Bezpieczniki

Lampka kontrolna

Najpierw należy przeczytać i zapoznać się ze wstępnymi informacjami i zasadami bezpieczeństwa .

Po włączeniu zapłonu zaświeca się kilka lampek ostrzegawczych i kontrolnych, dla sprawdzenia funkcji. Gasną one po kilku sekundach.

Sprawdzanie żarówek w podłączonej przyczepie

W samochodzie z fabrycznie zamontowanym zaczepem do holowania, określone żarówki, prawidłowo podłączonej przyczepy (do gniazdka elektrycznego przyczepy) są również nadzorowane:

Niesprawność lampki kierunkowskazów w przyczepie jest również sygnalizowana podwójną częstotliwością migania kierunkowskazów ( lub ) w zestawie wskaźników ⇒ Lampki kontrolne w zestawie wskaźników.

• Jednoczesna niesprawność wszystkich kierunkowskazów z jednej strony.
• Niesprawność tylnych świateł z jednej strony, w niektórych modelach również niesprawność oświetlenia tablicy rejestracyjnej.
• Niesprawność obu lamp świateł hamowania.

Informacje na temat wymiany żarówek

Najpierw należy przeczytać i zapoznać się ze wstępnymi informacjami i zasadami bezpieczeństwa .

Lista kontrolna

W celu wymiany żarówki wykonywać następujące czynności w podanej kolejności ⇒ :

1. Samochód należy odstawić w miarę możliwości w bezpiecznej odległości od płynnego ruchu pojazdów, na równym, stałym podłożu.
2. Włączyć ręczny hamulec.
3. Wyłącznik świateł obrócić w położenie 0 ⇒ Wyłączanie świateł.
4. Dźwignie kierunkowskazów ustawić w położeniu neutralnym.
5. Przekłądnia automatyczna: dźwignię przełączania ustawić w położeniu P
6. Wyłączyć silnik i wyjąć kluczyk samochodu z wyłącznika zapłonu.
7. Przekładnia ręczna: włączyć bieg.
8. Pozwolić na zgaśnięcie oświetlenia orientacyjnego.
9. Odczekać, aż odpowiednie żarówki ostygną.
10. Sprawdzić, czy bezpiecznik jest wyraźnie przepalony ⇒ Wymiana bezpieczników.
11. Postępuj zgodnie z instrukcjami, aby wymienić uszkodzoną żarówkę ⇒  . Należy zawsze używać identycznych żarówek o tym samym oznaczeniu, o takiej samej mocy i kształcie. Odpowiednie oznaczenie znajduje się na cokole żarówki lub na szklanej bańce.
12. Baniek szklanych żarówek zasadniczo nie dotykać gołymi palcami. Pozostawione odciski palców odparują w wyniku rozgrzania się włączonej żarówki i osiądą na reflektorze, co niekorzystnie wpłynie na siłę światła reflektora.
13. Po wymianie żarówek sprawdzić ich działanie. Kiedy żarówka nie działa, prawdopodobnie mogła nie zostać prawidłowo włożona, albo została ponownie uszkodzona, jak również złącze wtykowe nie zostało prawidłowo podłączone.
14. Po każdej wymianie żarówki w przedniej części samochodu zlecić sprawdzenie ustawienia reflektorów w specjalistycznym serwisie.

Wymontowanie i zamontowanie przednich reflektorów

Najpierw należy przeczytać i zapoznać się ze wstępnymi informacjami i zasadami bezpieczeństwa .

W zależności od wersji samochodu możliwe jest, że w celu wymiany żarówki trzeba wyjąć przedni reflektor.

Do wymontowania niezbędny jest wkrętak z końcówką Torx z kompletu narzędzi samochodowych.

Wymontowanie przednich reflektorów

• Wyłączyć światła i zapłon
• Otworzyć pokrywę przedziału silnikowego ⇒ .

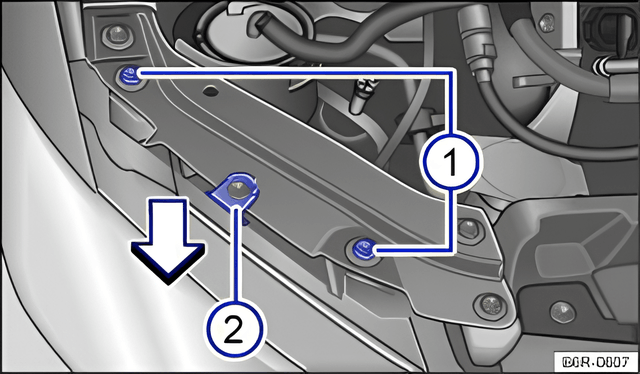

• Wykręcić śruby ⇒ rys. 178 A kluczem z końcówką Torx.
• Wypchnąć reflektor z prowadnicy, naciskając w dolnej części w kierunku strzałki ⇒ rys. 178 do przodu.
• Rozłączyć połączenia elektryczne w reflektorze, w tym celu nacisnąć złącze wtykowe w kierunku obudowy reflektora i jednoznacznie, w celu odblokowania nacisnąć zaczep złącza wtykowego. Następnie zdjąć złącze wtykowe z reflektora.
• Wyjąć kompletny reflektor do przodu, z samochodu ⇒  .

Zamontowanie przednich reflektorów

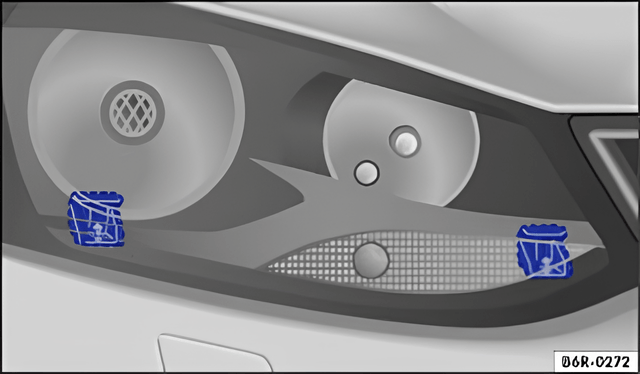

• Wsunąć reflektor aż do środkowego, górnego ogranicznika 2 w samochodzie. Jednocześnie zwrócić uwagę, aby reflektor został prawidłowo zablokowany w dolnych prowadnicach ⇒ rys. 179 ⇒  .
• Złącze wtykowe założyć na przyłącze w obudowie reflektora, aż do wyraźnego zablokowania.
• Wkręcić śruby ⇒ rys. 178 1 w obudowę reflektora.
• Docisnąć reflektor do środkowej górnej krawędzi 2 i dokręcić śruby 1 kluczem Torx.
• Zamknąć pokrywę przedziału silnikowego i sprawdzić prawidłowe ułożenie reflektora.

Rysunki przedstawiają prawy przedni reflektor. Lewy przedni reflektor jest zbudowany symetrycznie.

Wymiana żarówek w przednim relektorze (halogenowe H4)

Najpierw należy przeczytać i zapoznać się ze wstępnymi informacjami i zasadami bezpieczeństwa .

Dla wymiany żarówek trzeba wyjąć przedni reflektor.

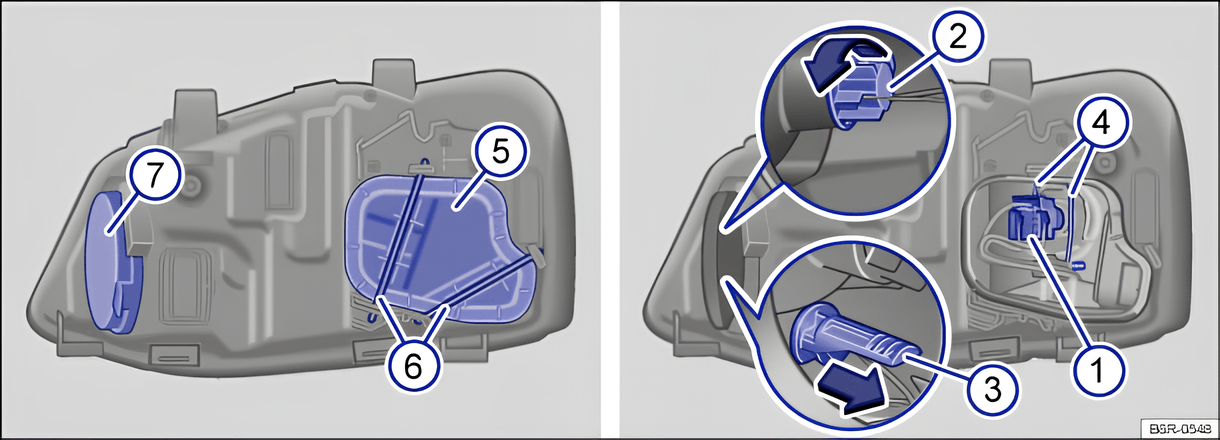

Wymiana żarówek w przednim reflektorze H4 z pokrywami z tworzywa

Czynności należy wykonywać tylko w podanej kolejności:

Wymiana żarówek w przednim reflektorze H4 z gumową pokrywą

Czynności należy wykonywać tylko w podanej kolejności:

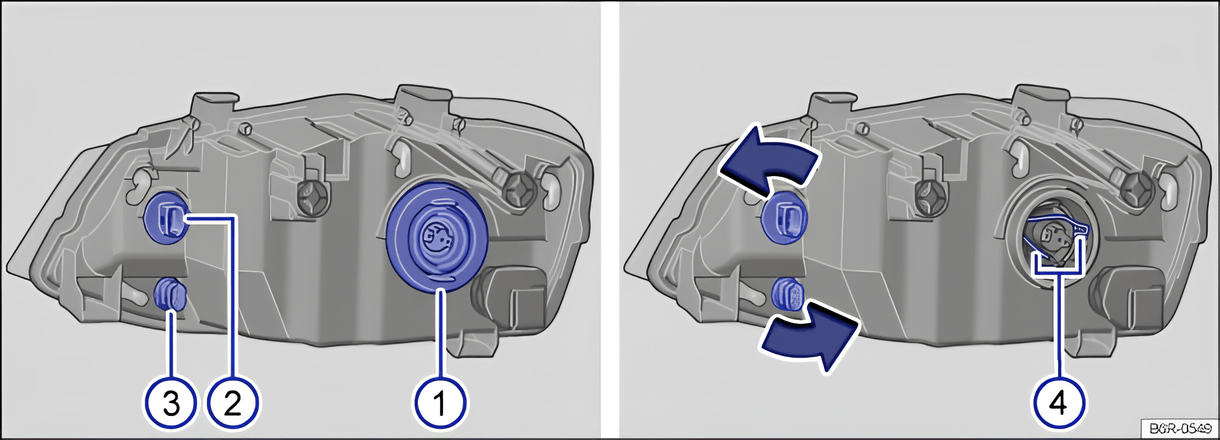

Rysunki przedstawiają prawy przedni reflektor, widziany z tyłu. Lewy przedni reflektor jest zbudowany symetrycznie.

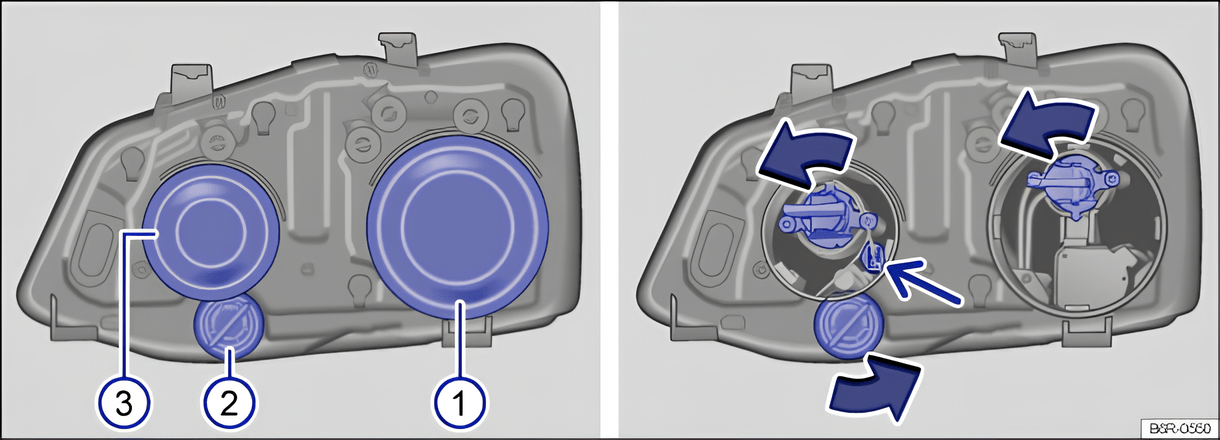

Wymiana żarówek w przednim reflektorze (halogenowe H7)

Najpierw należy przeczytać i zapoznać się ze wstępnymi informacjami i zasadami bezpieczeństwa .

Czynności należy wykonywać tylko w podanej kolejności:

Rysunki przedstawiają prawy przedni reflektor. Lewy przedni reflektor jest zbudowany symetrycznie.

Wymiana żarówek w przednim reflektorze (ksenonowe)

Najpierw należy przeczytać i zapoznać się ze wstępnymi informacjami i zasadami bezpieczeństwa .

Czynności należy wykonywać tylko w podanej kolejności:

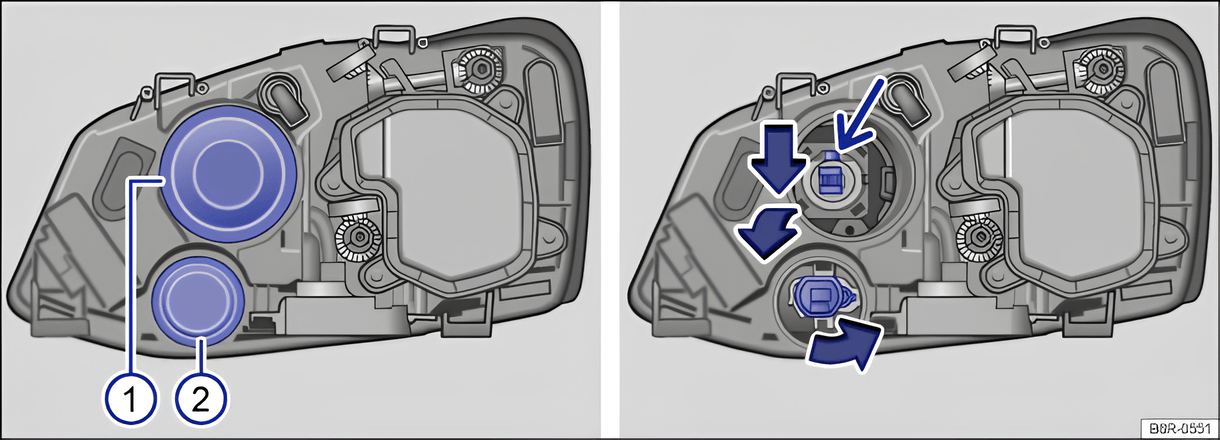

Rysunki przedstawiają prawy przedni reflektor. Lewy przedni reflektor jest zbudowany symetrycznie.

Wymiana żarówki w przednim zderzaku

Najpierw należy przeczytać i zapoznać się ze wstępnymi informacjami i zasadami bezpieczeństwa .

Czynności należy wykonywać tylko w podanej kolejności:

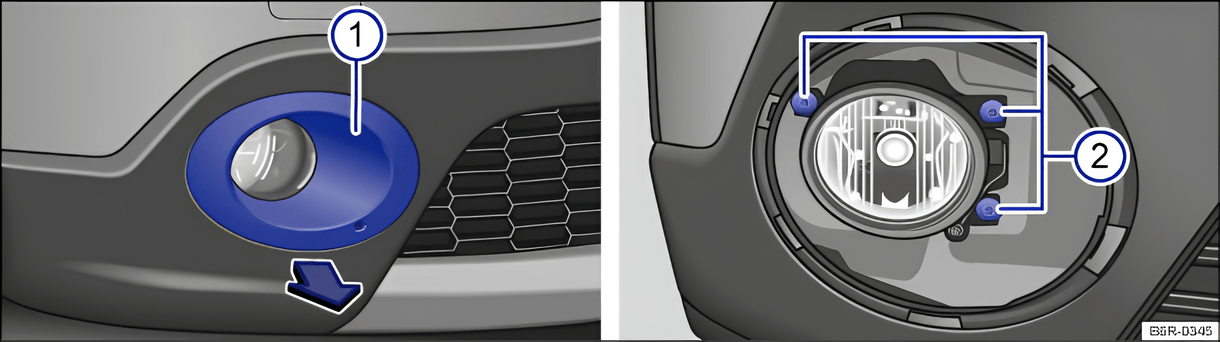

Rysunki przedstawiają prawyreflektor. Lewy reflektor jest zbudowany symetrycznie.

Wymiana żarówek w lampie tylnych świateł

Najpierw należy przeczytać i zapoznać się ze wstępnymi informacjami i zasadami bezpieczeństwa .

Czynności należy wykonywać tylko w podanej kolejności

Wymontowanie lampy tylnych świateł

1. Zapoznać się i zrealizować listę kontrolną.
2. Otworzyć pokrywę tylną.

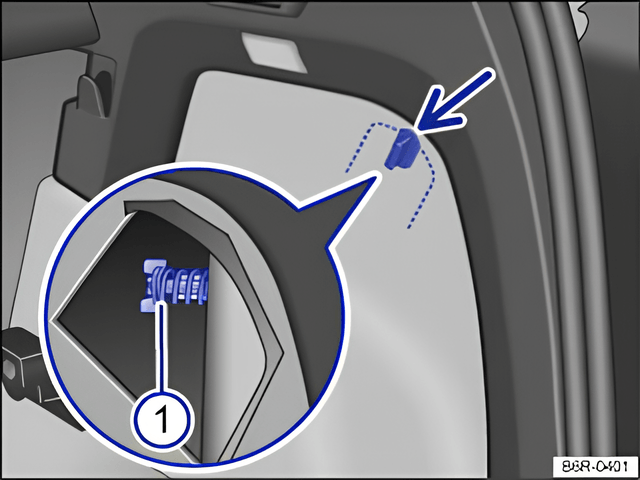

3. W bocznej tapicerce przestrzeni bagażnika obracaną blokadę ⇒ rys. 186 (strzałka) obrócić na bok.
4. Wytłoczoną pokrywę w tapicerce bocznej pociągnąć w dół za obracaną blokadę.
5. Zdusić blokadę złącza wtykowego i wyjąć złącze wtykowe.
6. Śrubę mocującą wykręcić ręką 1.
7. Lampę tylnych świateł wyjąć ostrożnie do tyłu z nadwozia i ułożyć na czystym, gładkim podłożu.

Wymiana żarówki

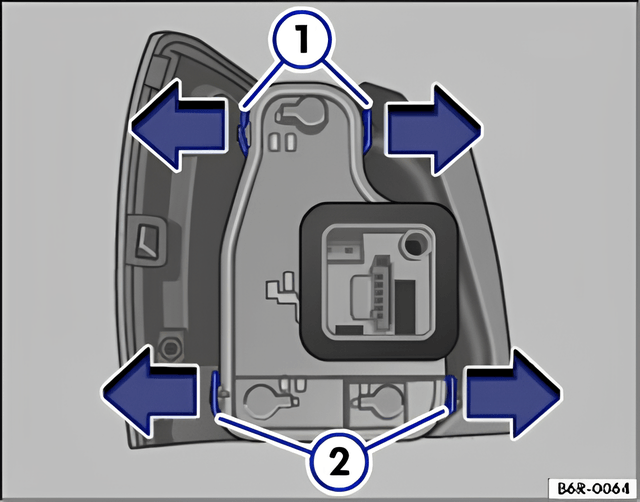

1. W celu odblokowania oprawki żarówek, pałąki blokady ⇒ rys. 187 1 i 2 nacisnąć w kierunku strzałki.
2. Oprawkę żarówki wyjąć z lampy tylnych świateł.
3. Uszkodzoną żarókę wymienić na nową, tego samego typu.
4. Oprawkę żarówki umieścić w lampie tylnych świateł. Wszystkie pałąki blokady muszą zostać wyraźnie zablokowane.

Zakładanie lampy tylnych świateł

1. Lampę tylnych świateł umieścić ostrożnie w otworze w nadwoziu.
2. Przytrzymać lampę tylnych świateł jedną ręką w położeniu monto wania, drugą ręką dokręcić śrubę mocującą ⇒ rys. 186 1
3. Sprawdzić prawidłowe zamontowanie i pewne ustawienie lampy tylnych świateł.
4. Złącze wtykowe założyć na oprawę żarówki, aż zostanie zablokowana.
5. Zamontować boczną tapicerkę w przestrzeni bagażnika.
6. Zamknąć pokrywę tylną.

Wymiana żarówki oświetlenia tablicy rejestracyjnej

Najpierw należy przeczytać i zapoznać się ze wstępnymi informacjami i zasadami bezpieczeństwa .

W celu wymontowania oświetlenia tablicy rejestracyjnej można zastosować dostępny w handlu płaski wkrętak ⇒  .

Czynności należy wykonywać tylko w podanej kolejności:

1. Zapoznać się i zrealizować listę kontrolną.

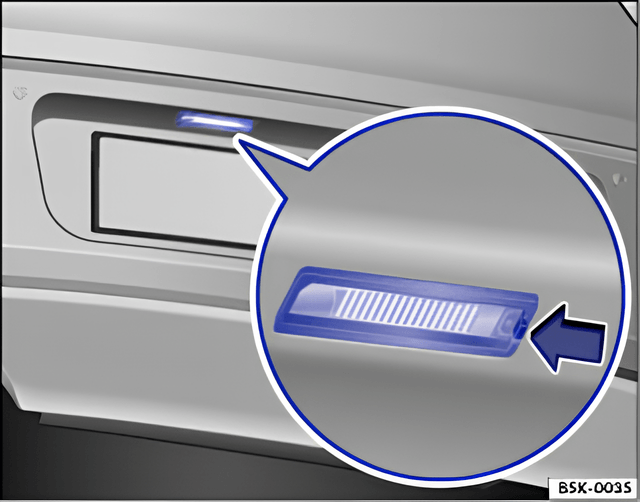

2. Nacisnąc wkrętakiem w kierunku strzałki, w szczelinę w lampce oświetlenia tablicy rejestracyjnej ⇒ rys. 188.
3. Lampkę oświetlenia tablicy rejestracyjnej nieco wysunąć.
4. Blokadę złącza wtykowego nacisnąć w kierunku strzałki ⇒ rys. 189 A i zdjąć złącze wtykowe.
5. Oprawkę żarówki obrócić w kierunku strzałki B i wyjąć razem z żarówką.
6. Uszkodzoną żarókę wymienić na nową, tego samego typu.
7. Włożyć oprawkę żarówki w lampie oświetlenia tablicy rejestracyjnej i obrócić przeciwnie do kierunku strzałki B do oporu.
8. Złącze wtykowe umieścić w oprawce żarówki.
9. Lampkę oświetlenia tablicy rejestracyjnej umieścić ostrożnie w otworze w zderzaku. Jednocześnie zwrócić uwagę na prawidłowy kierunek zamontowania lampy oświetlenia tablicy rejestracyjnej.
10. Lampę oświetlenia tablicy rejestracyjnej wcisnąć w zderzak, aż do wyraźnego zablokowania.

Wymiana żarówki bocznego kierunkowskazu

Najpierw należy przeczytać i zapoznać się ze wstępnymi informacjami i zasadami bezpieczeństwa .

W zależności od typu samochodu, boczny kierunkowskaz może znajdować się w przednim błotniku albo w lusterku zewnętrznym ⇒ Widok z zewnątrz.

W celu wymiany bocznego kierunkowskazu w lusterku zewnętrznym należy zwrócić się do specjalistycznego serwisu. Firma Volkswagen zaleca w tym celu udać się do partnera serwisowego.

Kierunkowskaz w przednim błotniku

Czynności należy wykonywać tylko w podanej kolejności:

1. Zapoznać się z listą kontrolną i zrealizować czynności ⇒ Lista kontrolna.

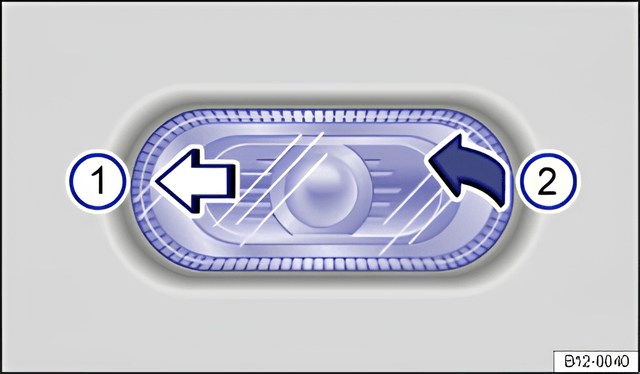

2. Przesunąć boczny kieryunkowskaz ręką do przodu ⇒ rys. 190 1.
3. Wyjąć boczny kierunkowskaz ręką z nadwozia 2

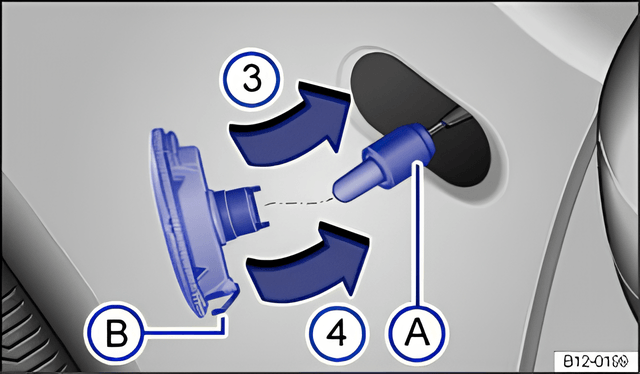

4. Oprawkę żarówki wysunąć prosto razem z żarówką ⇒ rys. 191 A.
5. Wyjąć żarówkę prosto z oprawy lampy.
6. Uszkodzoną żarówkę wymienić na nową, tego samego typu.
7. Ponownie założyć oprawkę żaróki.
8. Boczny kierunkowskaz włożyć w nadwozie stroną, skierowaną do przodu 3 i dopchnąć w nadwozie 4, aż sprężyna B wyraźnie się zablokuje.
